아이의 해드셋이 고장 났어요.

한 1년반쯤 전에 아이에게 선물로 사줬던 헤드셋이 고장이 났네요.

충전도 안되고 한쪽에선 덜컥 덜컥 소리가 났지요.

자주 사용하진 않지만, 가끔 유용하게 썼는데... 버리.. 는 건 말도 안 되고 바로 고쳐봅니다.!!

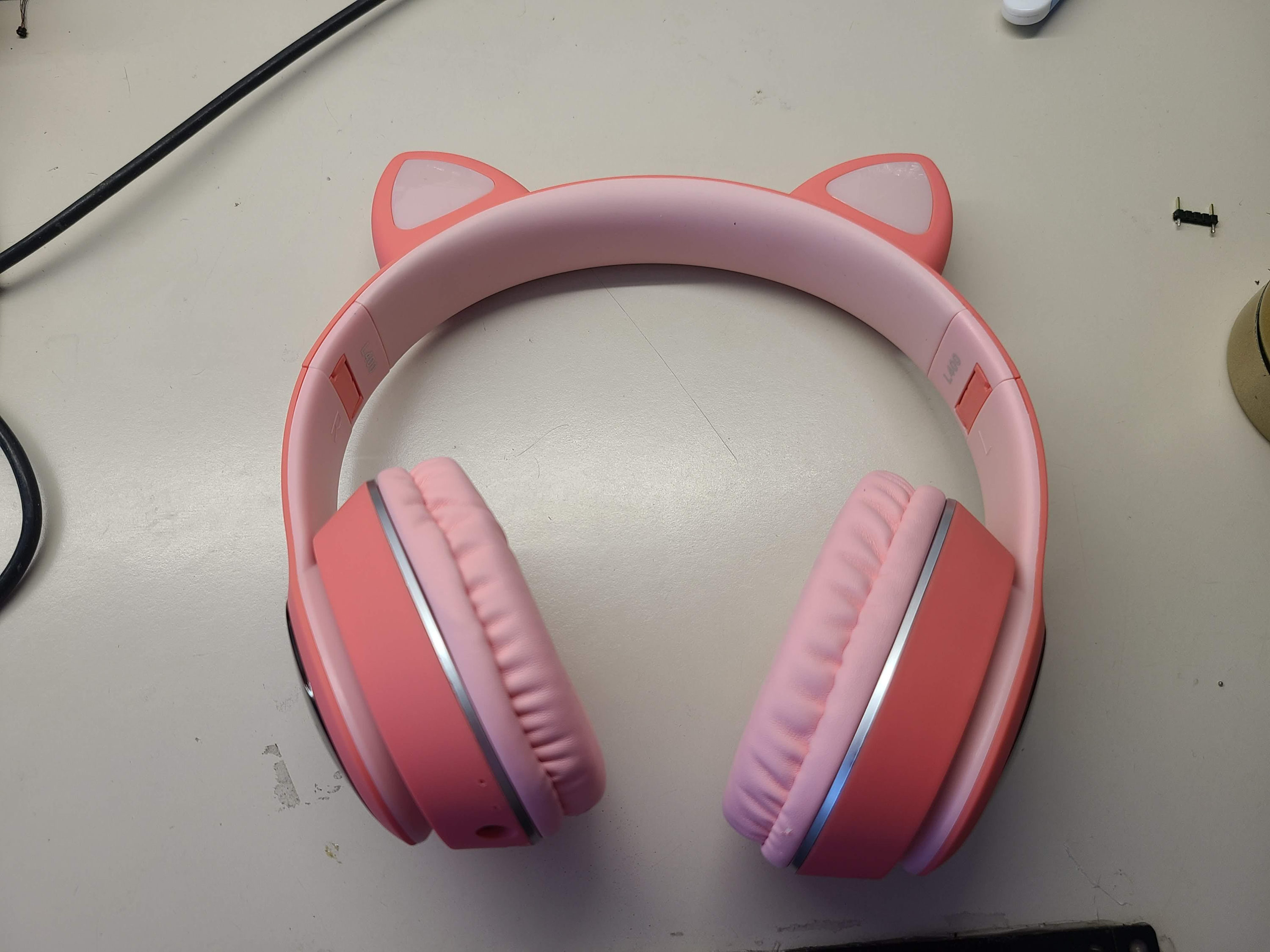

먼저 다행히도 외관은 말짱하다는 거!

가장 성가시게 들리는 덜커덕 소리의 원인이 뭔지 일단 소리가 나는 우측부터 열어봤어요.

생각보다 저렴한 제품이지만 기구설계는 기가 막혀서 대체 어디를 잡고 열어야 하는지 한참을 헤맸지요.

열고 보니...

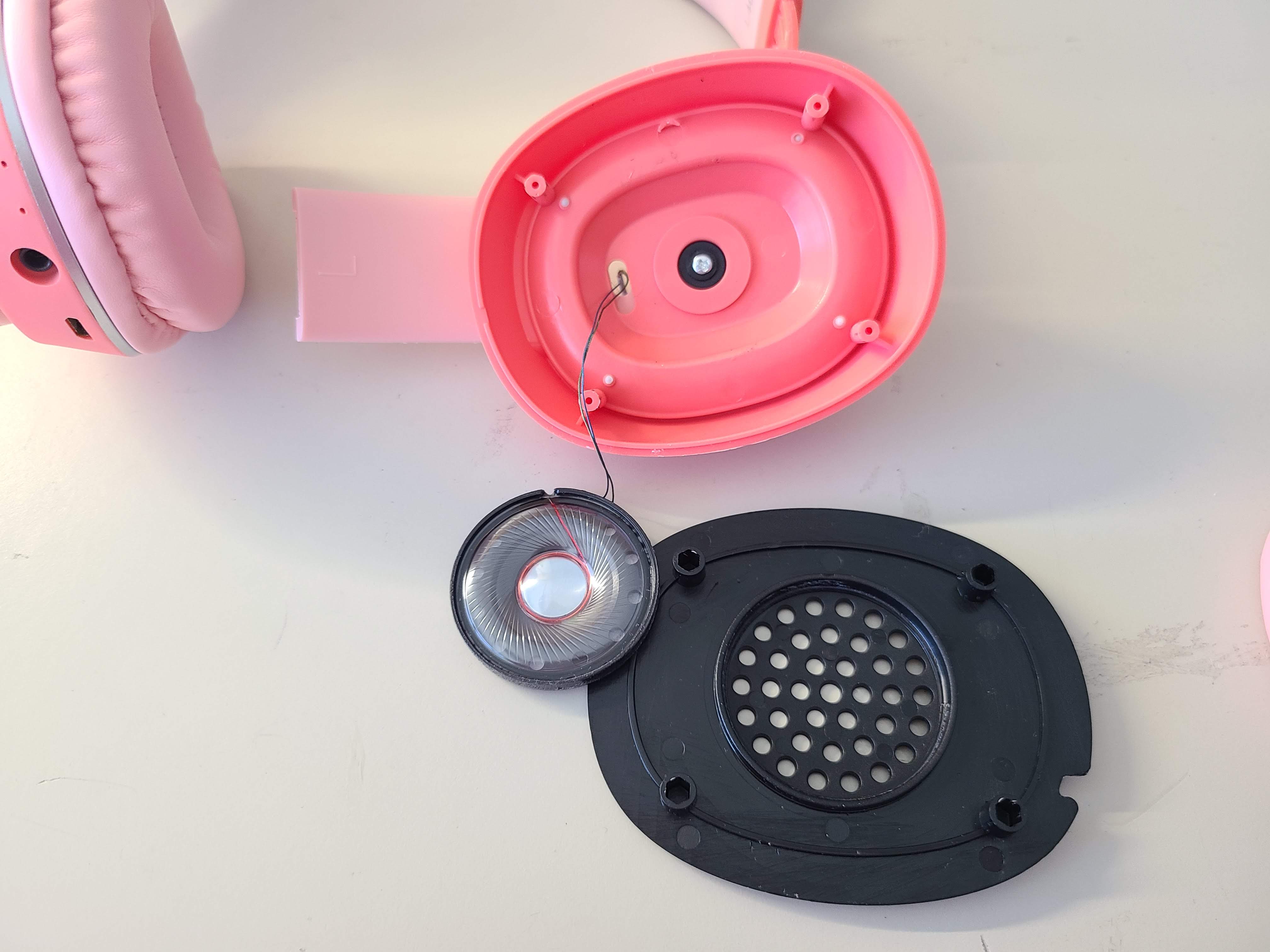

스피커가 앞판에서 떨어져 덜컥거렸던 겁니다.

어쩐지... 덜컥 거리는데 소리는 난다고 했었죠.. 얼마 전까지..

앞판에 홈이 있어서 넣고 본딩을 한 것 같은데.

시간이 지나서 떨어졌나 봅니다.

본딩보다 강력하게 인두로 지져서 두 부품을 아예 하나로 용접을 해버립니다.

떨어질 테면 또 떨어져 보라죠.

자, 다음은 전원이 켜지지도 않고 충전도 되지 않는 문제를 해결해 봅시다.

PCB 기판이 들어있는 좌측을 오픈했어요.

으흠 ~

예상대로 아주 저렵스럽게 원칩 블루투스 칩과, 간단한 충전회로가 들어있군요.

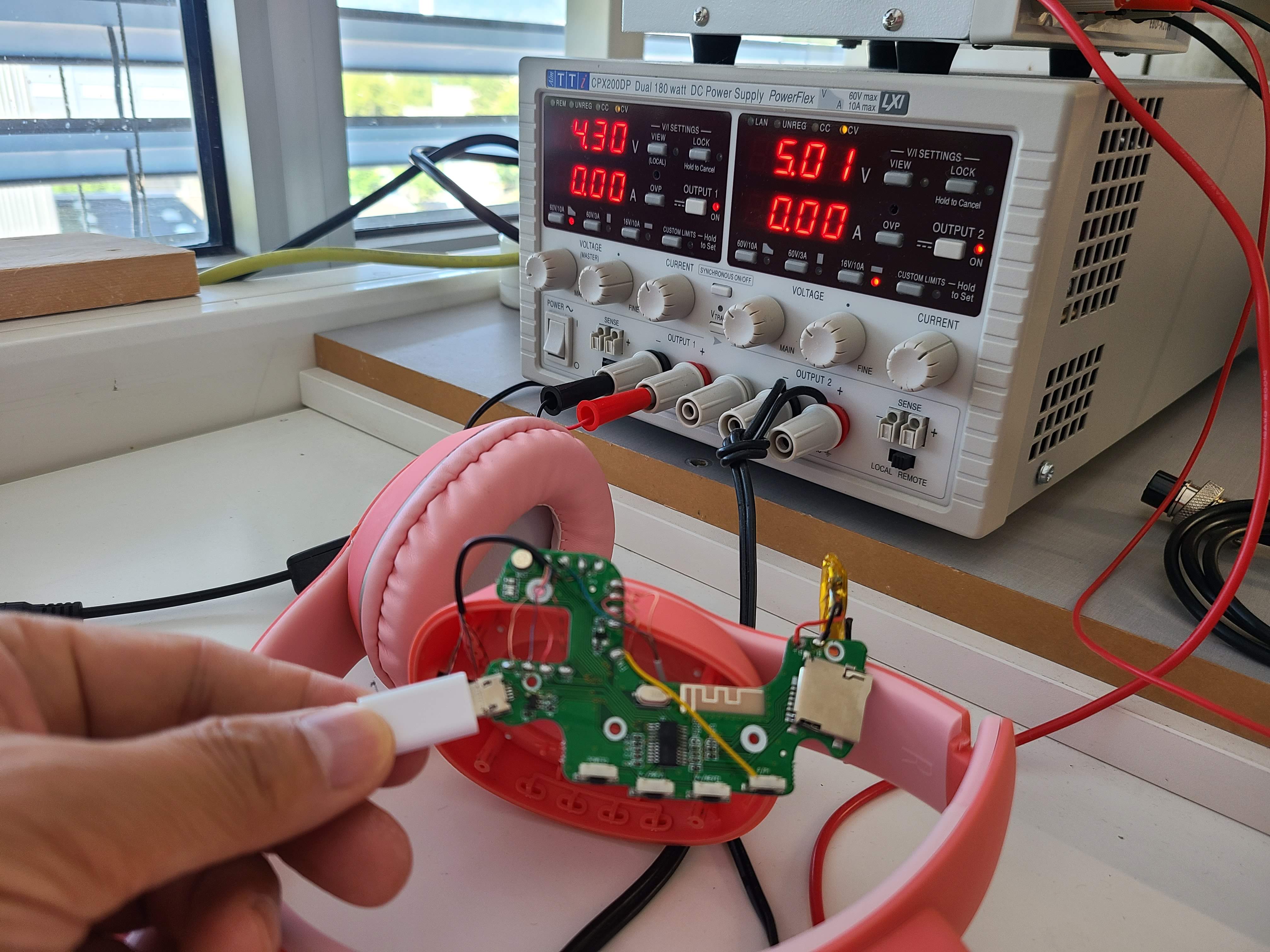

일단 이 상태에서 전원공급기를 통해 충전 케이블을 연결해서 충전 전류를 확인해 보기로 했어요.

아무런 반응이 없군요..

음.. 간단히 쉽게 끝내긴 글렀다는 뜻입니다.

일단 이 상태로는 작업이 힘들기 때문에 pcb 기판을 분리해 내기로 했어요.

다시 조립을 위해서 다양한 각도에서 납땜된 것들을 사진 찍어 놓습니다.

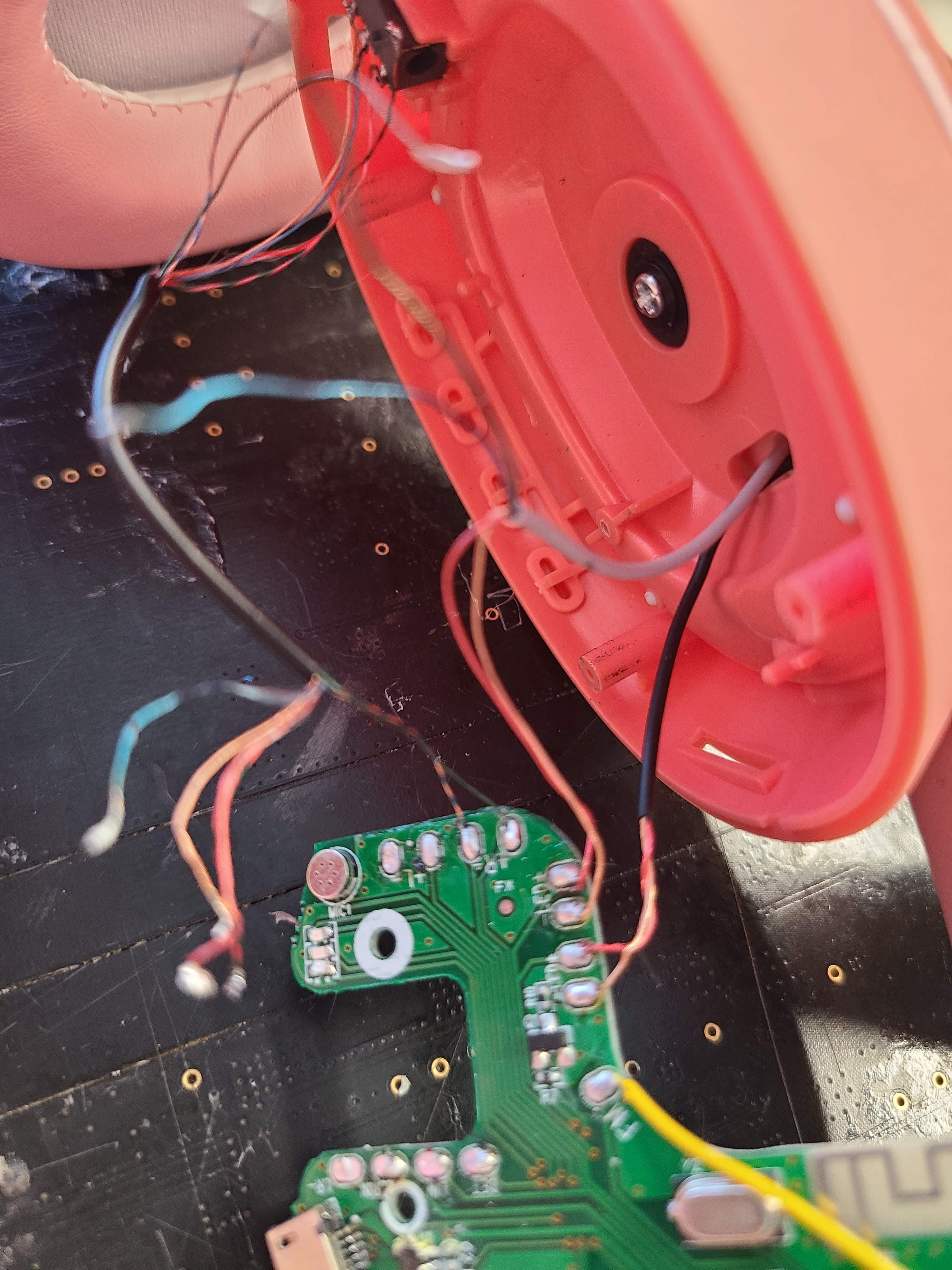

그리고 케이블을 모두 떼어 냈어요.

마침내 pcb 기판만 분리가 되었습니다.

이제 좀 더 자세히 들여다볼 수 있게 되었지요.

일단, 연결된 배터리의 상태를 체크해 봅니다.

음.. 3.0V 라.. 방전이 많이 되어서 전원이 켜지지 않았군요.

다행이라면 그나마 3V를 유지하고 있는 걸 보면 재사용은 가능할 것 같다는 겁니다.

다음은 충전 회로를 들여다볼 차례입니다.

돋보기를 통해 확대해 봅니다.

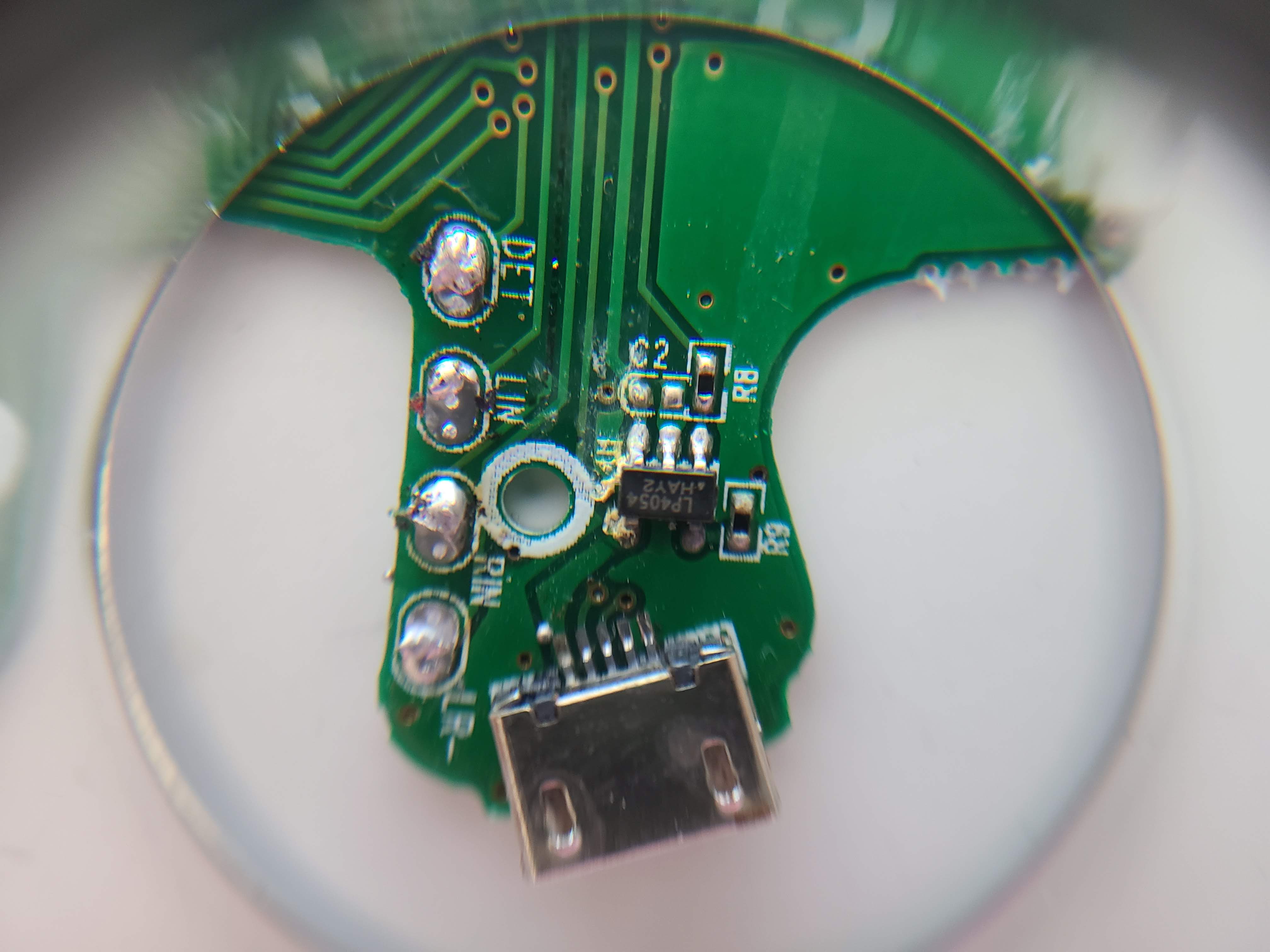

헐 ~! 저 누르스르므리 끄리.. 한 것은.... 부식????

비수가 날아와 가슴에 꽂힌다..

부식이라면 이미 칩이 손상되었을 확률이 높기에..

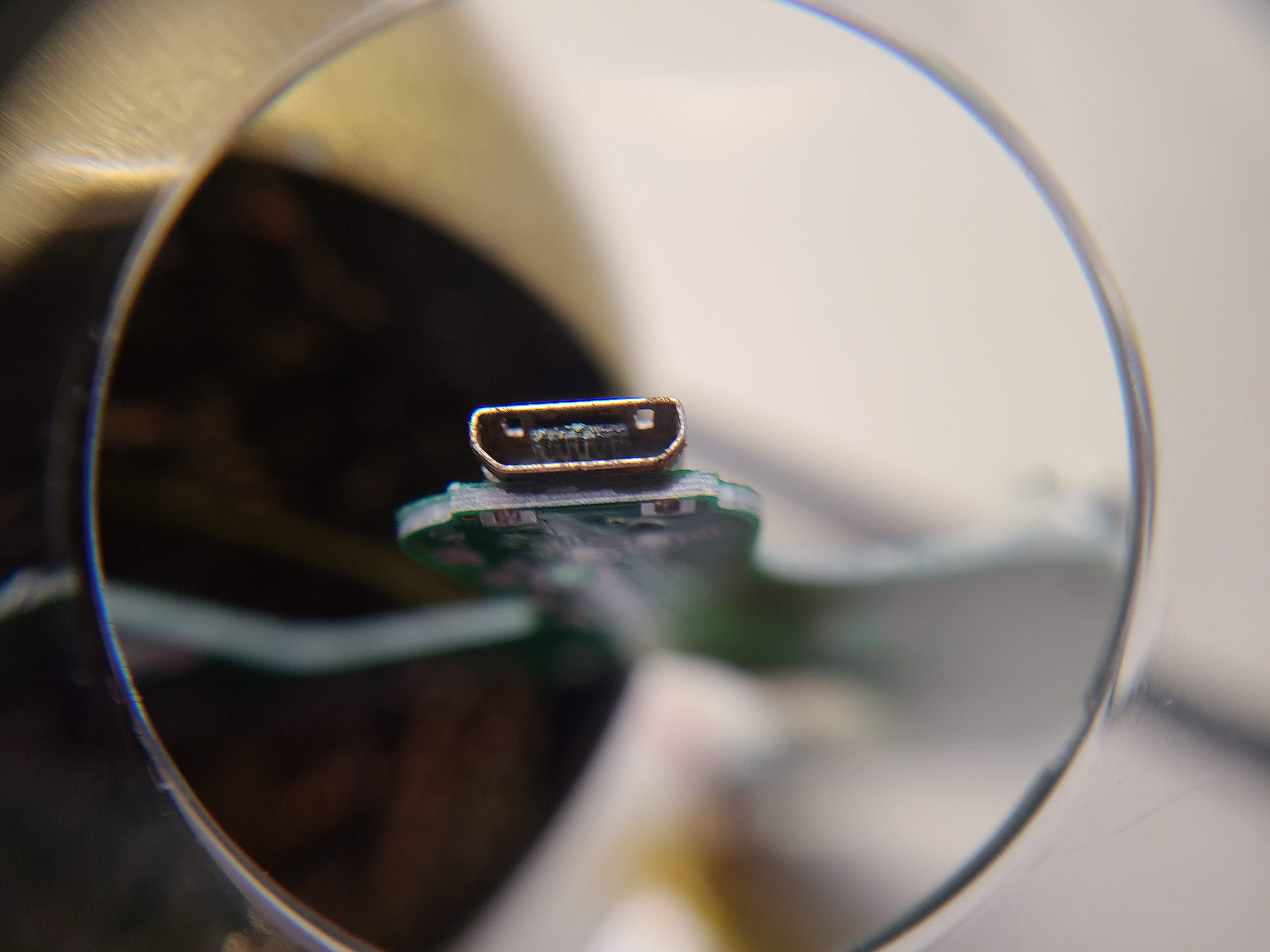

그렇다면.. 외부로 노출된 USB 커넥터도???

흑... 역시나 부식이 되었고 상태가 띨루루 하다..

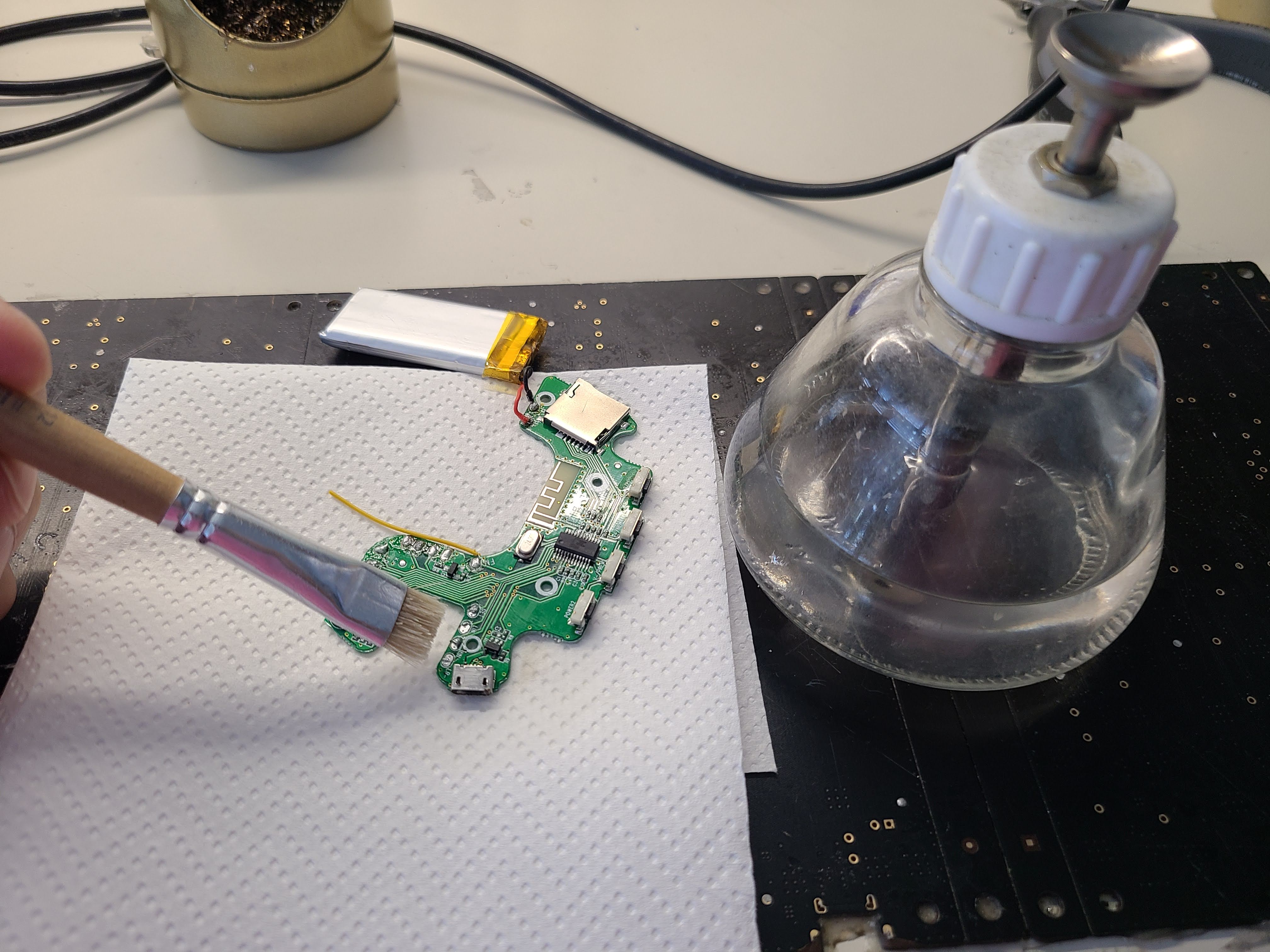

일단. 세상에서 가장 잘 닦인다는 TCE를 가지고 세척을 해본다.

녹과 찌꺼기들을 모두 제거하면 호~~ 옥시... USB 커넥터의 커넥션이 개선되어 동작이 될지도???

그러나.. 충전은 되지 않았습니다.

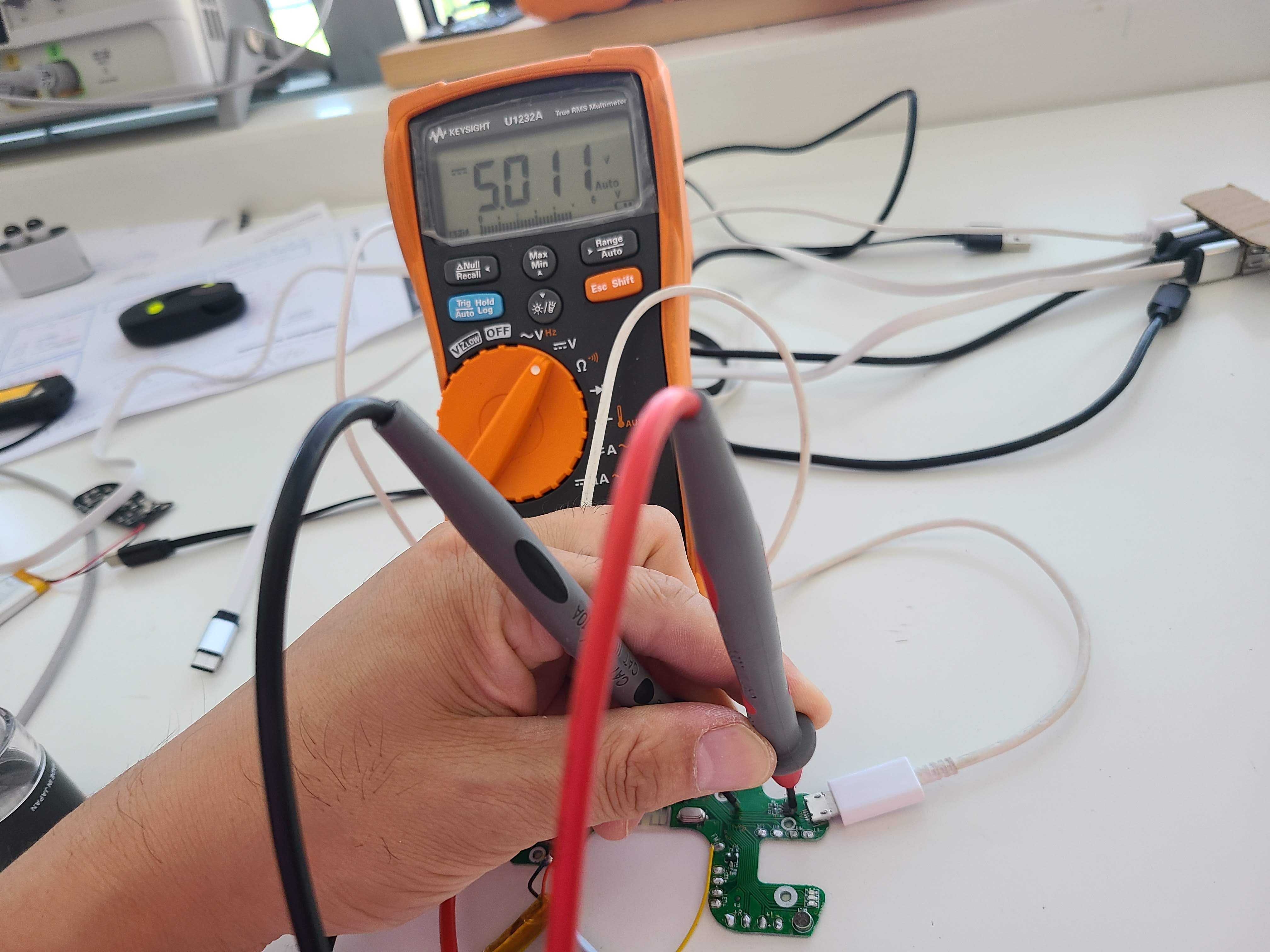

더욱 안타까운 것은 USB 커넥터를 통해 외부에서 유입된 충전전압 5V 가 확인 되었다는 겁니다.

이건 USB 커넥터의 문제가 아님을 못 박는 것입니다.

결국 예상했던 대로.. 충전 IC의 사망이 확실해진 순간입니다.

이대로 포... 기..... 따윈 개나 줘버리고!!!

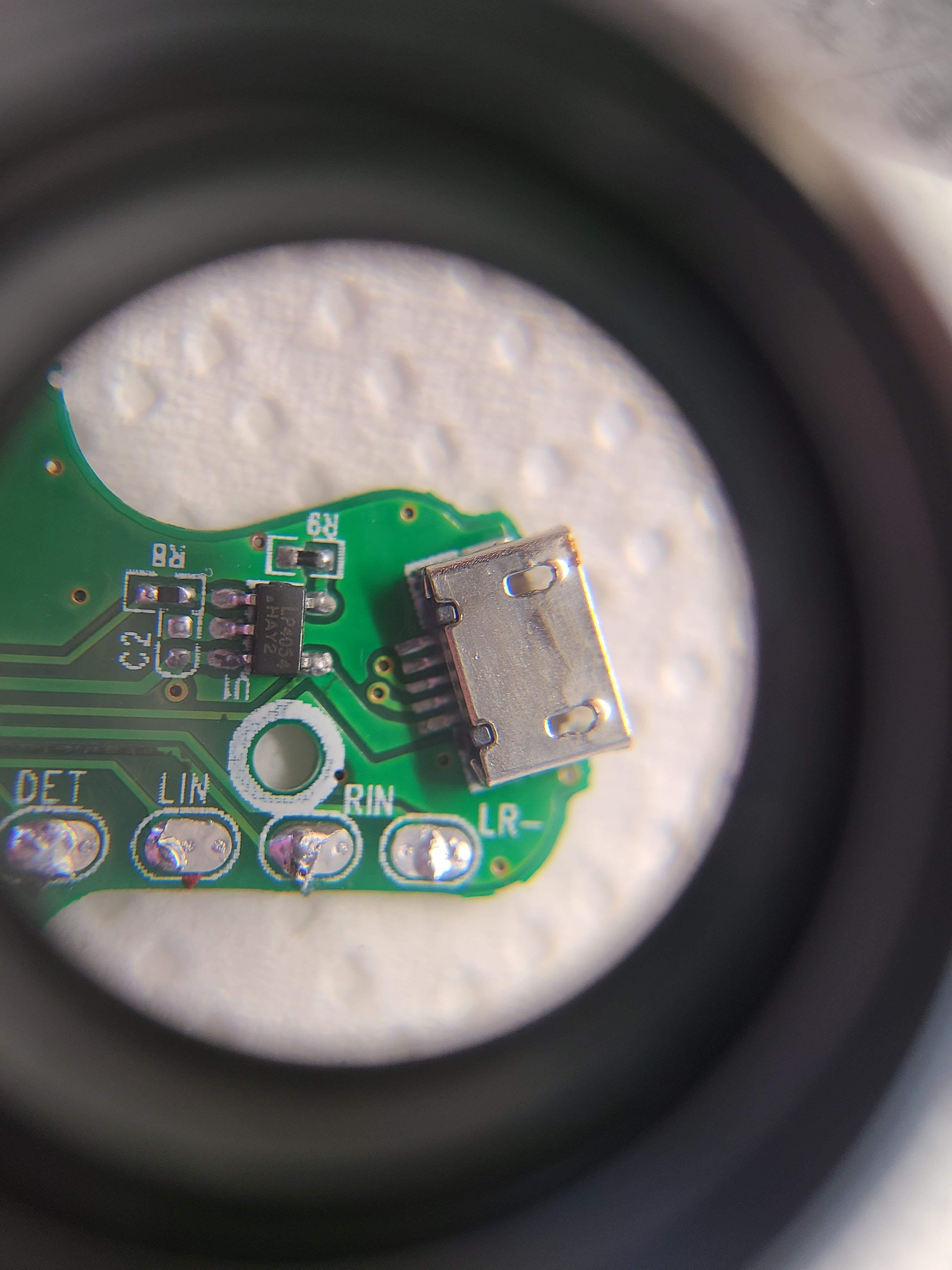

줌을 확 당겨서 충전 IC 가 대체 뭔 어떤 놈을 쓰는지 알아봅니다!

LP4054!!! L P 4 0 5 4 !!!

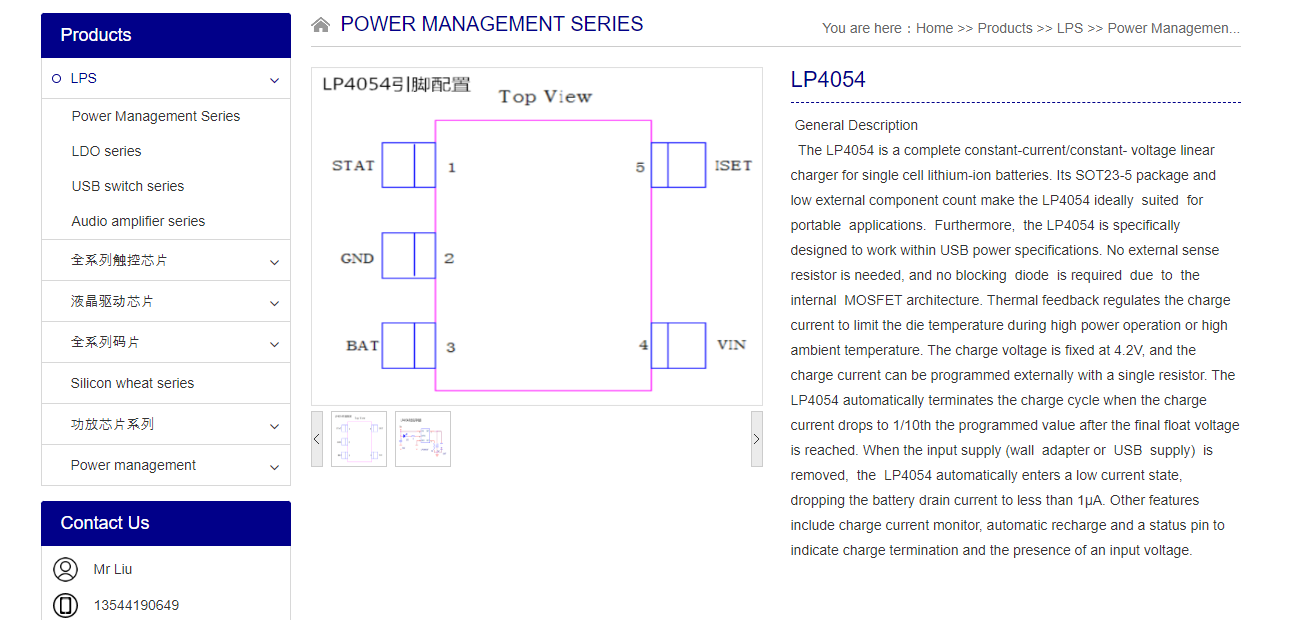

당장 구글링으로 LP4054를 검색해 봅니다.

예상대로 중국에서 제조된 충전 IC입니다.

이런 칩들은 놀랍게도 중국에서 만들어지고 중국에서만 유통되는 칩들입니다.

일반적인 대리점에서는 구할 수가 없고.. 방법이 있다면 알리익스프레스 같은데 검색해 보는 방법이 있지요.

알리익스프레스에서 검색을 해 봤습니다.

다행히도 판매를 하고 있네요.

문제는 알리익스프레서에서 샀던 부품들이 불량이 좀 있었더라는 거죠..

그래서 고민이 됩니다.

다른 PCB 보드의 충전 회로 부분을 확 마 톱으로 썰어서 여타 가다 껴???

그러다 볼품이 영 없어질까 걱정이 되고.... 그냥 일단 알리익스프레스에서 구매하기로 했습니다.

이왕에 알리쇼핑하는 거 다른 것도 같이 살까 생각돼서 부품이 들어오면 그때 내용을 이어 가겠습니다.



계속.
